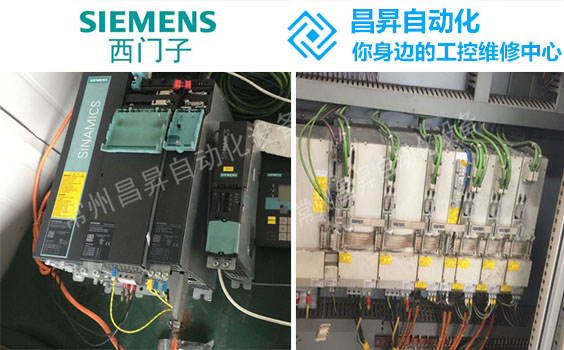

西門子變頻器維修故障f01910處理，客戶打電話來說，有一台西門子S120變頻器一啟動就報f01910故障。F01910是一個常見故障，說的是變頻器從PLC接收設定值超時。客戶也說我們這邊確實是通過PLC發出的起動信號，但變頻器不啟動的時候，通訊是好的啊？如果F01910隻在變頻器起動的時候報，這個現象是典型的幹擾問題。
需要檢查網絡的硬件連接，比如DP連接器的製作必須十分標準，DP電纜中的網狀和薄膜屏蔽層都必須與DP連接器的屏蔽夾子接觸緊密。整個工廠要有統一的可靠的接地係統，所有電纜的屏蔽層都要雙端接地，電機電纜中的PE線也要雙端接地。
客戶也按照上述說的檢查了，DP頭也拆開看了一下，把不合格的DP頭也重做了一下。這邊設備的連接都沒有問題，整個工廠也有統一的接地係統。但是故障還是一樣，變頻器一啟動就報f01910。
我wo們men工gong程cheng師shi想xiang了le想xiang，說shuo除chu了le硬ying件jian連lian接jie，還hai需xu要yao檢jian查zha電dian氣qi布bu線xian，動dong力li線xian與yu信xin號hao線xian一yi定ding要yao分fen開kai，兩liang者zhe不bu能neng平ping行xing走zou線xian。如ru果guo不bu能neng分fen開kai，那na麼me動dong力li線xian與yu信xin號hao線xian應ying該gai十shi字zi交jiao叉cha，有you必bi要yao的de話hua，需xu要yao讓rang信xin號hao線xian穿chuan管guan。動dong力li電dian纜lan最zui好hao使shi用yong帶dai屏ping蔽bi層ceng的de，當dang然ran電dian纜lan長chang度du又you需xu要yao考kao慮lv，不bu能neng超chao出chu電dian機ji電dian纜lan的de長chang度du限xian製zhi。
客戶說他那邊是個生產機械，DP線和動力線是挨在一起的，因為空間比較狹窄，走線也不怎麼自由。但兩者重疊的部分就1米左右啊，應該沒問題吧？
那問題一定就是出在這裏了！讓客戶另接一根DP電纜，不要走現有的路徑，把DP電纜和動力線分開試一下。把DP電纜分開後，故障確實消除了，但是這個線路走得就有點亂了。
F01910是一個常見的通訊故障，在PLC由RUN切換到STOP狀態時都會出現該故障，比如對PLC進行硬件組態下載時，或PLC由於故障而停機時。如果PLC處於RUN狀態，硬件連接也是好的，那麼再出現F01910故障就很可能是由於幹擾造成的，這就要求客戶嚴格按照EMC安裝規範進行電氣設計和布線，以減小變頻器對其他設備的幹擾。
常用的方法有：
①使用屏蔽電纜；
②屏蔽層雙端嚴格接地；
③有統一可靠的工廠接地係統；
④動力線與信號線不能平行走線；
⑤安裝隔離裝置；
⑥通訊波特率要在長度允許範圍內。
