PLC控製係統的故障分析與維修

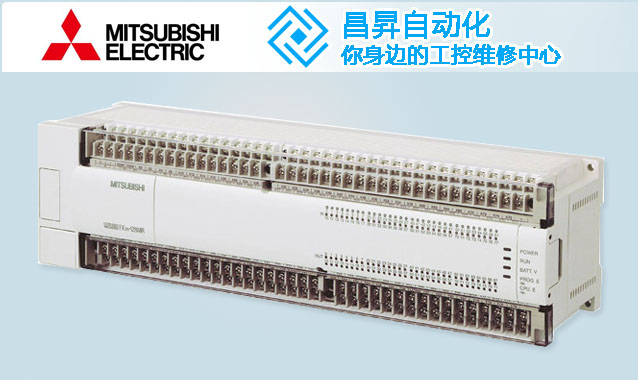

PLC控製係統以器件數量少、接線少及PLC本身的低故障率而具有較高的可靠性。但這並不是說PLC控製係統不會出現故障，PLC控製係統在長期運行中，或多或少地會出現一些故障，為了保障設備的長期正常工作和減少控製係統中出現故障，對PLC控kong製zhi係xi統tong的de故gu障zhang檢jian查zha和he處chu理li是shi非fei常chang關guan鍵jian的de。而er當dang係xi統tong工gong作zuo過guo程cheng中zhong一yi旦dan出chu現xian故gu障zhang，首shou先xian要yao充chong分fen了le解jie故gu障zhang，判pan斷duan故gu障zhang發fa生sheng的de具ju體ti位wei置zhi，分fen析xi故gu障zhang現xian象xiang是shi否fou具ju有you再zai生sheng性xing，是shi否fou與yu其qi他ta設she備bei相xiang關guan等deng;然後再深究故障產生的原因，並設法予以排除。下麵以三菱FX係列PLC為例，來介紹PLC運行中出出故障時的檢查流程。
1 總體檢查
總體檢查用於判斷故障的大致範圍，然後逐步細化，以找出具體的故障，對PLC控製係統的檢查是按照電源、係統報警、I/O、工作環境的順序逐一搜索故障區域。
2 電源的故障分析和處理
PLC中的電源是故障率較高的部件。如果在總體檢查中發現電源指示燈不亮，則需進行電源檢查。PLC控製係統中的電源包括主機電源、擴展單元電源和自帶電源等。進行電源檢查應從外部電源開始，依次是主機電源、擴展單元電源、傳感器電源和執行器電源。這裏需要注意的一點是：在對電源係統故障進行檢查時，需要事先了解並熟悉有關的供電標準等。
3 致命異常故障檢查
當PLC發生致命錯誤時，PLC將停止運行，所有輸出都將斷開。對於電源中斷錯誤，CPU麵板上的全部指示燈都暗。對於其他的致命錯誤，CPU麵板上的POWER指示燈和ERR/ALM(錯誤服警)指示燈亮，RUN指示燈暗。按照如圖所示的流程檢查係統的致命異常故障。
